Impression 3d par frittage sélectif au laser : Guide complet SLS
L'industrie de la fabrication additive, estimée à une stupéfiante valeur de 13,84 milliards de dollars, est parmi les technologies de fabrication à la croissance la plus rapide de l'ère moderne. Le frittage sélectif par laser (SLS) est l'une des technologies innovantes d'impression 3D qui a alimenté son ascension rapide et a inspiré une adaptation industrielle à grande échelle.
Qu'est-ce que le frittage sélectif au laser ?
Le SLS est un processus qui utilise un laser comme source d'énergie thermique pour agglomérer des particules de matériau brut en une structure solide et durable. Les particules, lorsqu'elles sont chauffées, fusionnent ensemble sans fondre. C'est pourquoi on parle de processus de frittage, et non de fusion.
Les imprimantes 3D SLS se déclinent en une variété de volumes de construction, allant du bureau à l'échelle industrielle. Elles diffèrent également par le type de laser (fibre, diode, lasers CO2, etc.), la puissance du laser, le coût, et la précision de fabrication. Cette technique est connue pour sa viabilité dans la fabrication de pièces fonctionnelles et le prototypage rapide.
Fonctionnement de l'impression 3D SLS
Le processus d'impression 3D SLS est réalisé en plusieurs étapes. D'abord, le modèle CAO de la pièce à imprimer est préparé. Ensuite, le logiciel de découpe prépare le fichier CAO pour l'impression 3D, en générant des commandes (connues sous le nom de G-Codes) que le contrôleur de l'imprimante peut interpréter en termes de mouvement de balayage du laser.
Avant le début de l'impression, certaines vérifications sont effectuées pour garantir le bon déroulement de l'impression. La chambre de construction (lit de poudre) est remplie au niveau correct et avec le bon matériel. De plus, les opérateurs professionnels effectuent également des contrôles de CAO pré-impression pour s'assurer qu'il n'y a pas de failles qui affecteraient l'imprimabilité.
Ensuite, la poudre dans la chambre de construction est préchauffée avant le début de l'impression, juste en dessous de son point de fusion. De cette manière, l'énergie thermique du laser est uniquement utilisée pour le frittage.
Pour en savoir plus sur la programmation en usinage, voici notre article sur le sujet.
Avantages de l'impression 3D SLS
L'impression 3D SLS présente de nombreux avantages, ce qui en fait l'une des méthodes de fabrication additive les plus recherchées. Les pièces imprimées en 3D par SLS possèdent des propriétés avantageuses telles que la résistance mécanique, le module de traction, la résistance à la chaleur, et l'étanchéité à l'air et à l'eau.

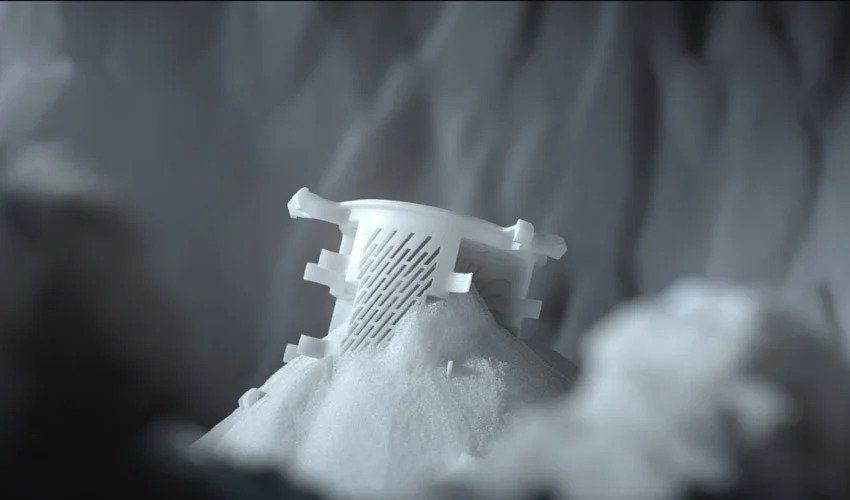

Un autre avantage majeur de l'impression 3D SLS est qu'elle ne nécessite pas de support. Étant donné que toute la construction est emprisonnée dans un lit de poudre lâche, elle est déjà bien soutenue pendant la construction. Cela permet non seulement de gagner du temps, mais aussi de réduire les coûts.
Inconvénients de l'impression 3D SLS
Comme tout processus de fabrication, le SLS a aussi ses inconvénients. Le frittage sélectif par laser n'offre pas un large catalogue de matériaux. Mis à part quelques types de Nylon, d'élastomères thermoplastiques et de TPU (Polyuréthane thermoplastique), les matériaux compatibles avec le SLS sont un peu difficiles à trouver.
Un autre inconvénient notable du SLS est que les imprimantes sont généralement des machines coûteuses. On peut s'attendre à dépenser plus de 5 000 dollars pour les versions moins chères. Les versions haut de gamme sont dans la fourchette des 100 000 dollars et plus.
Matériaux adaptés à l'impression 3D SLS
Les polymères en poudre aptes au frittage sont la principale catégorie de matériaux SLS. Citons par exemple :
PA12, également connu sous le nom de Nylon 12 et Polyamide 12 : Il possède une grande résistance à la traction, une robustesse et une flexibilité considérable. Il convient parfaitement pour la fabrication de pièces qui nécessitent une bonne résistance mécanique et thermique.
PA11, ou Polyamide 11/Nylon 11 : Ce matériau est dérivé de sources renouvelables, ce qui le rend populaire pour les projets écologiques. Il a une résistance à l'impact supérieure au PA12, mais il est un peu moins rigide.
TPU, ou Polyuréthane thermoplastique : Il est connu pour sa flexibilité et son élasticité, ce qui le rend idéal pour les pièces nécessitant une certaine souplesse, comme les joints d'étanchéité ou les parties mobiles.
PA6 ou Polyamide 6/Nylon 6 : Bien que moins courant que le PA12, le PA6 offre une résistance élevée à l'abrasion et aux impacts.
Alumide : C'est une combinaison de polyamide (nylon) et de fines particules d'aluminium. L'alumide est un matériau de choix pour les applications qui nécessitent une résistance à la chaleur et une rigidité élevées. Par rapport aux autres matériaux SLS, l'alumide est considéré comme relativement abordable. Cependant, sa nature composite peut le rendre plus cher que le nylon pur.
Acier inoxydable : C'est un métal robuste et résistant à la corrosion, ce qui en fait un choix populaire pour de nombreuses applications industrielles. Cependant, l'impression 3D en acier inoxydable peut être coûteuse en raison de la complexité du processus et du coût élevé du matériau lui-même.
Pour en savoir plus sur l'impression 3D métal, voici un article sur le sujet.
Applications de l'impression 3D SLS
L'impression 3D SLS a trouvé des applications dans plusieurs industries importantes grâce à ses nombreux avantages.
1. Prototypage Rapide & Fabrication
Les propriétés mécaniques des pièces imprimées en 3D par SLS sont comparables à celles des pièces fabriquées par d'autres procédés. Cependant, la production est plus rapide et pratique. Pour cette raison, les pièces SLS sont largement utilisées pour le prototypage rapide et la fabrication de produits fonctionnels.
Les développeurs de produits apprécient la liberté de parcourir rapidement les itérations de conception grâce à la vitesse d'impression rapide et à la fonctionnalité des pièces. Une entreprise exemplaire dans ce domaine est "RapidProto Inc", qui se spécialise dans la création rapide de prototypes de haute qualité utilisant l'impression 3D SLS.

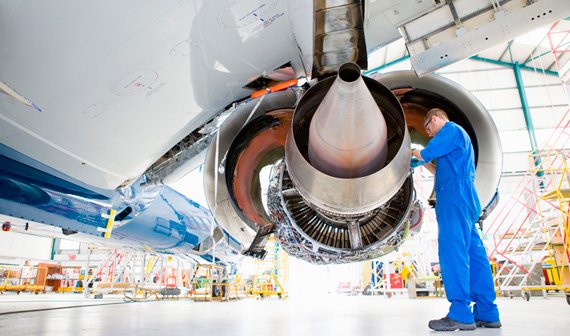

2. Aviation & Automobile
Ces deux industries sont constamment à la recherche de pièces légères et résistantes aux chocs - des qualités caractéristiques de l'impression SLS. Par conséquent, l'impression 3D gagne également en popularité pour la fabrication de pièces personnalisées et élégantes pour la rénovation ou la décoration des automobiles.
Les composants résistants au feu dans les moteurs aéronautiques sont une autre application où les qualités spécifiques des matériaux SLS sont appropriées. De plus, il est également populaire pour la fabrication de conduits d'air et de prototypes. Un exemple dans ce domaine est "AeroSolutions", une entreprise qui utilise l'impression 3D SLS pour créer des composants sur mesure pour l'aviation.
3. Médical
Dans l'industrie médicale, les prothèses et orthèses fonctionnelles et personnalisées sont de nos jours imprimées en 3D. Cela est dû au fait que la technologie de numérisation 3D permet de façonner ces pièces exactement selon la physique du patient et que le SLS aide à atteindre les propriétés mécaniques requises.
Une entreprise qui se distingue dans ce domaine est "MedTech Prosthetics", qui utilise l'impression 3D SLS pour créer des prothèses personnalisées qui répondent exactement aux besoins individuels des patients.
Différences approfondies entre le frittage sélectif par laser (SLS) et la gravure laser CNC
La gravure laser CNC et le SLS sont deux technologies phares qui font appel à la puissance du laser, mais dont les principes, les applications et les avantages diffèrent significativement.
Principe de fonctionnement :
SLS : L'impression 3D par SLS fait appel à un processus additif. Un laser trace précisément le dessin de chaque couche d'un objet 3D sur une poudre fine, généralement de plastique, de céramique ou de métal. La chaleur du laser sinter, ou fusionne, la poudre en une masse solide. Ce processus est répété couche par couche jusqu'à ce que l'objet 3D soit entièrement formé. Le surplus de poudre agit en tant que support intégré pour les structures en surplomb et est éliminé une fois l'objet complètement fritté.
Gravure laser CNC : À l'inverse du SLS, la gravure laser CNC est un processus soustractif. Le laser est utilisé pour éliminer sélectivement la matière d'un bloc ou d'une feuille de matériau, soit pour y graver un design, soit pour le découper. La précision du laser permet des motifs détaillés et une grande finesse dans la réalisation.
Matériaux utilisés :
SLS : En raison de sa nature, le SLS nécessite des matériaux sous forme de poudre fine. Cela limite généralement son utilisation aux plastiques, aux céramiques et à certains métaux qui peuvent être finement broyés et qui peuvent subir le processus de frittage.
Gravure laser CNC : La gravure laser CNC, cependant, offre une flexibilité considérable en termes de matériaux. Du bois au verre, en passant par les plastiques, les métaux et même certains tissus comme le cuir, la gravure laser CNC peut travailler sur une large variété de matériaux, à condition qu'ils puissent résister à la chaleur du laser sans dommage excessif.
Précision et finition de surface :
SLS : L'impression 3D par SLS offre une précision respectable, rendant possible la fabrication de pièces aux formes compliquées avec une multitude de détails. Cependant, la nature même du processus de frittage donne souvent une finition de surface légèrement granuleuse, ce qui peut nécessiter un post-traitement pour obtenir une finition lisse.
Gravure laser CNC : La gravure laser CNC, en revanche, se caractérise par une précision exceptionnelle et une finition de surface d'une grande finesse. Les bords sont nets et les surfaces lisses, ce qui la rend idéale pour les applications nécessitant un haut niveau de détail et de finition.
Flexibilité de conception :
SLS : L'une des forces majeures du SLS est la liberté de conception qu'il offre. Il est possible de réaliser des formes complexes, y compris des structures internes et des cavités, qui seraient difficiles, voire impossibles à produire par des moyens de fabrication plus traditionnels.
Gravure laser CNC : La gravure laser CNC offre moins de liberté de conception en termes de formes et de structures internes que le SLS, mais elle excelle dans la création de motifs précis et détaillés sur la surface des matériaux. Les gravures peuvent être aussi simples ou aussi complexes que nécessaire, offrant une grande flexibilité dans l'aspect final de la pièce.
Coût et temps de production :
SLS : En raison de la nécessité d'une poudre spéciale et du temps nécessaire pour fritter chaque couche de l'objet, le SLS peut être coûteux et lent, surtout pour les grands volumes de production.
Gravure laser CNC : En général, la gravure laser CNC est plus rapide et moins coûteuse pour la production en grand volume. Les matériaux utilisés sont souvent moins coûteux et le processus de gravure ou de découpe est généralement plus rapide que le frittage couche par couche.
Pour conclure, même si le SLS et la gravure laser CNC sont deux technologies d'avant-garde qui utilisent des lasers, leurs fonctionnalités, applications et bénéfices diffèrent considérablement, ce qui les rend plus appropriés à divers types de projets. Il est donc primordial de comprendre ces différences pour choisir la technologie la mieux adaptée à vos besoins spécifiques.
L'usinage CNC, en particulier, a démontré sa valeur dans une gamme d'applications allant de la fabrication à grande échelle à la création de pièces uniques détaillées. Sa précision, sa flexibilité de matériaux et sa rapidité font de la gravure laser CNC un choix attrayant pour de nombreux professionnels et amateurs.
Chez Atelier Collectif, nous croyons en la puissance de la gravure et découpe laser et c'est pourquoi nous proposons une formation dédiée. Cette formation approfondie vous fournira non seulement une compréhension détaillée du processus de découpe laser, mais aussi une maîtrise pratique des techniques nécessaires pour l'exploiter efficacement. Ainsi, que vous soyez un professionnel expérimenté de l'usinage CNC ou un débutant désireux d'apprendre, notre formation vous préparera à tirer le meilleur parti de cette technologie incroyablement polyvalente.
Quels sont les types d'imprimantes 3D SLS ?
Les imprimantes 3D SLS se différencient de plusieurs manières :
Taille : On trouve des imprimantes de bureau avec un volume de construction de 100x100x100 mm jusqu'aux imprimantes de qualité industrielle haut de gamme avec des volumes de construction aussi grands que 500x500x500 mm.
Types de laser : Les imprimantes SLS peuvent être équipées de lasers CO2, de lasers à fibre, de lasers infrarouges ou de diodes laser.
Spécifications d'impression : Des spécifications telles que la vitesse d'impression, l'épaisseur minimale de la couche, les capacités des matériaux, etc. diffèrent d'un produit à l'autre.
Quelle est la différence entre l'impression par frittage sélectif par laser (SLS) et l'impression par fusion sélective par laser (SLM) ?
Le SLS joint les particules de matériau en les frittant. Ce processus se produit en dessous du point de fusion du matériau et les particules fusionnent simplement entre elles. Le SLM, en revanche, opère au-dessus du point de fusion et fait fondre complètement les particules, qui se solidifient ensuite en une pièce homogène.
Le SLM produit des pièces avec de meilleures propriétés mécaniques et convient aux applications de très haute qualité. Le SLS produit également des pièces fonctionnelles, mais n'est pas aussi résistant que le SLM.
Quels matériaux sont couramment utilisés pour l'impression 3D SLS ?
Les polymères thermodurcissables et le polyuréthane thermoplastique sont des matériaux couramment utilisés dans l'impression 3D SLS. Plus spécifiquement, des matériaux comme le Nylon 12 et le Nylon 11 sont les plus populaires. Certaines applications spéciales utilisent également un mélange de ceux-ci avec des métaux (Aluminium) ou des fibres (fibre de carbone, fibre de verre).
