Programmation CNC : Quels logiciels utilisés?
Nous vivons dans un monde où la programmation CNC a révolutionné le monde de l'usinage. En effet, ces machines CNC, pilotées par ordinateur, permettent de produire avec une précision incroyable divers types de pièces. Mais avant de plonger dans le vif du sujet, penchons-nous d'abord sur la question cruciale : quel logiciel pour piloter une CNC ?
Choisir le bon logiciel pour piloter une CNC
Le choix d'un logiciel pour piloter une CNC n'est pas une mince affaire. Cela dépend de plusieurs facteurs tels que la complexité du projet, le type de machine CNC utilisée et le niveau d'expertise de l'opérateur. Parmi les logiciels les plus courants, on trouve des logiciels FAO (Fabrication Assistée par Ordinateur) comme Mastercam, SolidCAM ou Fusion 360. Ces logiciels permettent de créer les programmes qui vont guider l'usinage CNC.
De plus, il est important de mentionner l'importance d'un logiciel de programmation. Pour ceux qui cherchent à personnaliser leur usinage, le langage G-Code est souvent utilisé. Des logiciels comme GWizard ou CNC Simulator peuvent être d'une grande aide.
La programmation ISO et son importance
Maintenant, passons à une autre question pertinente : qu'est-ce que la programmation ISO ? En termes simples, la programmation ISO est un standard international qui guide la création de programmes pour les machines CNC. Il comprend un ensemble de codes, comme le fameux G-Code, qui sont universellement reconnus par les machines-numérique. Il permet une grande compatibilité et flexibilité, rendant les processus d'usinage CNC plus efficaces.
Les formats de fichiers pour une CNC
Le choix du format de fichier pour une CNC est tout aussi crucial. Il est directement lié au logiciel de programmation utilisé et au type de machine-outil à piloter. Les fichiers DXF (Drawing eXchange Format) sont généralement utilisés pour les dessins 2D, tandis que les fichiers STL (Stereolithography) sont préférés pour les modélisations 3D. Cependant, le G-Code reste le format de fichier le plus utilisé en raison de sa grande compatibilité.
Quel logiciel pour gcode ?

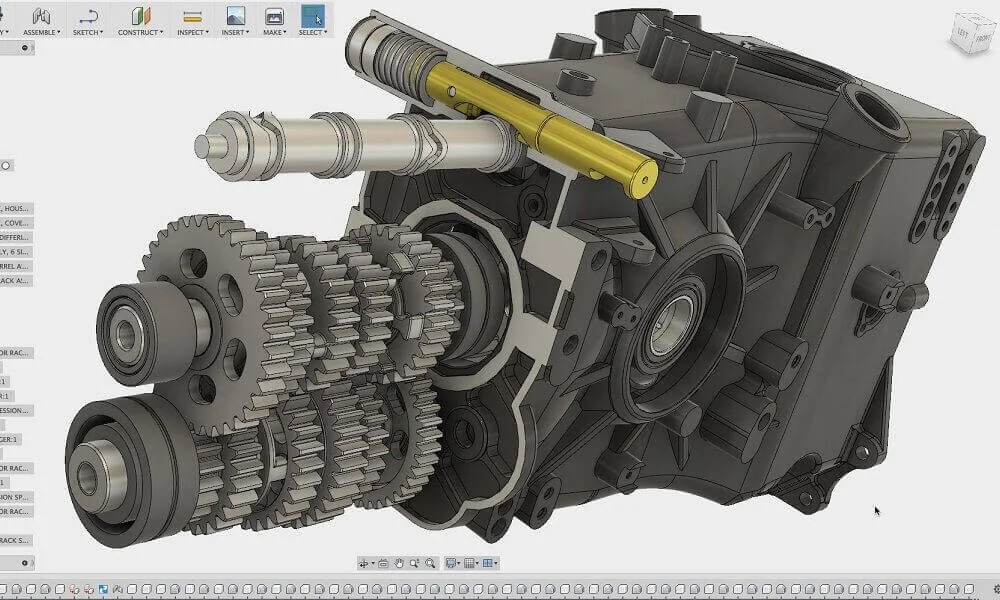

Le G-Code, qui est une composante majeure de la programmation ISO, est généralement généré par un logiciel CAO (Conception Assistée par Ordinateur) ou un logiciel FAO. Fusion 360 est un excellent choix pour générer du G-Code. Cependant, d'autres options comme TinkerCAD ou Inkscape sont également intéressantes pour des projets moins complexes.
La meilleure version du moment
Au fil du temps, les logiciels de programmation CNC ont connu de nombreuses mises à jour et versions, chacune apportant des améliorations et de nouvelles fonctionnalités. Actuellement, l'un des meilleurs choix sur le marché est la version la plus récente du logiciel Mastercam. Cette version offre une interface intuitive, une grande compatibilité avec différents formats de fichiers et une large gamme d'options pour la mesure et le contrôle de l'axe.
L'interface en programmation CNC
L'importance de la mesure
La mesure joue un rôle crucial dans l'usinage CNC. Elle permet de définir la position exacte de la broche et de l'outil par rapport à la pièce à usiner, garantissant ainsi la précision de l'usinage.
La mesure des dimensions peut être réalisée grâce à différents outils, tels que des comparateurs, des palpeurs ou des systèmes d'évaluation par laser. Un grand nombre de logiciels de programmation CNC proposent des fonctionnalités intégrées destinées à simplifier la détermination et le contrôle rigoureux des dimensions.
Mesure et axes
Dans une machine CNC, le déplacement de l'outil se fait le long de différents axes. Les machines CNC les plus simples ont trois axes - X, Y et Z - mais certaines machines plus avancées peuvent avoir quatre, cinq ou même six axes. La mesure précise de la position de l'outil le long de ces axes est essentielle pour obtenir une pièce usinée précise et de qualité.
Une interface conviviale
L'interface du logiciel de programmation CNC est un autre élément important à considérer. Une bonne UI doit être intuitive et facile à utiliser, même pour les opérateurs qui ne sont pas experts en informatique.
La plupart des logiciels de programmation CNC modernes offrent une interface graphique riche qui permet aux opérateurs de visualiser le parcours de l'outil, de contrôler les paramètres de l'usinage et de surveiller le processus d'usinage en temps réel.
Interface et axes
L'interface du logiciel de programmation CNC est également essentielle pour contrôler les différents axes de la machine. Elle doit permettre aux opérateurs de définir facilement les positions de départ et d'arrivée de l'outil le long de chaque axe, et de régler la vitesse et la direction de déplacement de l'outil.
Utilisation de la programmation CNC dans l'usinage
L'application de la programmation CNC dans l'usinage est une avancée technologique qui a transformé l'industrie de la fabrication. Que ce soit dans le fraisage, la vitesse de coupe, le contrôle de la broche ou la gestion des commandes, la programmation CNC a un rôle crucial à jouer. Voyons comment.
Le fraisage et la programmation CNC
Le fraisage est l'une des applications les plus courantes de l'usinage CNC. C'est un processus qui utilise des machines-outils pour enlever le matériau d'une pièce de travail, généralement en métal. Les logiciels de programmation CNC permettent de créer des parcours d'outils précis pour le fraisage, ce qui garantit une grande précision et une meilleure qualité de la pièce.
La vitesse de coupe
La vitesse de découpe est un aspect crucial de l'usinage CNC. Il s'agit de la rapidité à laquelle l'outil de coupe se déplace à travers la pièce de travail. Dans la programmation CNC, vous pouvez précisément contrôler la rapidité de découpe pour optimiser la productivité et la qualité de la finition.
Le contrôle de la broche
Le contrôle du spindle est un autre domaine où la programmation CNC excelle. La broche est l'élément de la machine-outil qui tient et fait tourner l'outil de coupe. Avec un logiciel de programmation CNC, vous pouvez régler la vitesse de rotation de la broche (RPM), ce qui a un impact direct sur la rapidité de coupe et la qualité de l'usinage.
Le langage de code en programmation CNC
Le G-Code : le cœur de la programmation CNC
Le G-Code est le langage de programmation le plus utilisé en usinage CNC. Il est simple, robuste et largement supporté, ce qui en fait le choix idéal pour la plupart des applications CNC. Le langage est composé d'une série d'instructions, chacune commençant par la lettre "G" suivie d'un numéro. Par exemple, "G00" est la commande de déplacement rapide, tandis que "G01" est la commande de déplacement linéaire à une vitesse spécifiée.
Chaque commande G-Code indique à la machine CNC ce qu'elle doit faire, comme déplacer la broche à une certaine position, changer l'outil de coupe ou régler la vitesse du mandrin. Ces instructions peuvent être combinées pour créer des programmes CNC complexes, capables de réaliser une grande variété de tâches d'usinage.
Comparaison du G-Code avec d'autres langages de programmation
C'est un langage de programmation à part entière, mais il est assez différent des langages de programmation générale comme Python, Java ou C++. Il est spécifiquement conçu pour contrôler les machines numériques, ce qui le rend plus simple et plus direct que la plupart des autres langages.
Cependant, le G-Code partage certaines similitudes avec d'autres langages de programmation. Comme eux, il utilise une syntaxe précise et a des règles spécifiques pour l'ordre et la forme des commandes. De plus, comme dans beaucoup d'autres langages de programmation, il est possible de créer des boucles et des conditions en G-Code, ce qui permet de réaliser des programmes plus efficaces et plus flexibles.
Autres langages de code en CNC
Outre le G-Code, d'autres langages de code sont également utilisés en CNC. Par exemple, le M-Code est souvent utilisé en complément du G-Code pour contrôler des fonctions supplémentaires de la machine, comme l'activation de la broche ou le changement d'outil. De plus, certains fabricants de machines CNC ont développé leurs propres langages de code, qui sont souvent basés sur le G-Code mais incluent des instructions supplémentaires spécifiques à leurs machines.
La gestion des commandes en programmation CNC
Dans l'usinage CNC, la gestion des commandes représente l'ensemble des instructions que la machine doit suivre pour mener à bien un travail. Ces instructions, générées par le logiciel de programmation, guident la machine tout au long du processus d'usinage.
Comprendre les demandes
Les commandes CNC sont essentiellement des lignes de code qui dictent à la machine-outil ce qu'elle doit faire. Chaque commande est généralement constituée d'une lettre (comme "G" ou "M") suivie d'un nombre. Par exemple, la commande "G01" indique à la machine de déplacer l'outil de coupe en ligne droite à une vitesse spécifiée.
Ces instructions sont souvent regroupées dans des "blocs" ou des "lignes" de code, chacune représentant une étape spécifique du processus d'usinage.
Le rôle primordial de l'opérateur dans la gestion du code
L'opérateur CNC est de la production, malgré l'évolution technologique des outils de programmation. Il est l'acteur majeur capable de faire face aux défis spécifiques de la production grâce à sa connaissance pointue des machines-outils et sa capacité à adapter le code en conséquence. Il a pour tâche de résoudre promptement les problèmes éventuels pendant l'usinage - un outil endommagé, un mouvement imprévu de la machine, un problème de mesure - nécessitant une parfaite connaissance de la machine et une réactivité élevée. Pour exercer ce métier, il est recommandé d'avoir un diplôme technique comme le BTS Conception des processus de réalisation de produits (CPRP) option production sérielle, voire une licence professionnelle dans le domaine. Les compétences techniques comprennent une connaissance profonde des commandes CNC, une capacité à lire et à modifier le code G, ainsi qu'une forte réactivité aux problèmes. En somme, sa présence est vitale pour une production efficiente et de qualité.
Conclusion
En conclusion, la programmation CNC, avec l'utilisation de logiciels sophistiqués tels que les CAO et FAO, a révolutionné l'industrie de la fabrication. Grâce au G-Code et à d'autres langages codés, les machines CNC peuvent exécuter des tâches précises telles que le fraisage et le contrôle de la vitesse de coupe. Toutefois, malgré ces avancées technologiques, le rôle de l'opérateur reste essentiel. En maîtrisant les logiciels et en adaptant le code, l'opérateur joue un rôle crucial pour garantir un usinage CNC efficace et de qualité. En plus de la nécessité d'une connaissance profonde des logiciels CAO et FAO, l'opérateur doit être capable de lire, comprendre et adapter le G-M code, avec une réactivité élevée face aux problèmes. Les progrès technologiques, bien que précieux, n'éliminent pas l'importance du facteur humain - un élément essentiel pour une production efficiente et de qualité. En fin de compte, l'alliance de compétences humaines et d'aides numériques est la clé de l'usinage CNC efficace.
Pour ceux qui souhaitent se former à la programmation CNC, des ressources d'apprentissage sont disponibles. L'Atelier Collectif est un organisme de formation en ligne offrant des cours sur la modélisation et l'usinage CNC. Ces cours sont une excellente occasion d'acquérir les compétences nécessaires pour travailler avec des machines CNC et maîtriser les logiciels de programmation.
