Comparaison de l'usinage CNC et de la fabrication conventionnelle
L'usinage des pièces est un aspect crucial de la fabrication dans de nombreux secteurs industriels. Deux méthodes couramment utilisées pour produire des pièces sont l'usinage CNC (Commande Numérique par Calculateur) et la fabrication conventionnelle. Dans cet article, nous allons comparer ces deux processus et examiner leurs avantages et leurs inconvénients respectifs.
Qu'est-ce que l'usinage CNC ?
L'usinage CNC est un processus automatisé qui utilise des machines contrôlées par ordinateur pour fabriquer des pièces précises. Les machines CNC fonctionnent en suivant des instructions programmées dans un logiciel spécialisé. Ces instructions définissent les mouvements et les actions des slicer, permettant ainsi de produire des pièces conformes aux spécifications.
Dans l'usinage de Conception Assistée par Ordinateur (CAO) joue un rôle essentiel. Un exemple populaire de logiciel CAO utilisé est Fusion 360. Fusion 360 est un logiciel puissant qui permet aux concepteurs et aux ingénieurs de créer des modèles 3D détaillés des pièces à usiner. et propose des fonctionnalités avancées pour générer les instructions de conception. Il permet de définir les trajectoires d'outils, les paramètres de vitesse et d'avance, et génère des programmes de commande numérique (G-code) pour guider les machines CNC tout au long du processus d'usinage.
La fabrication conventionnelle
La fabrication conventionnelle, également connue sous le nom d'usinage traditionnel, repose sur des méthodes manuelles et semi-automatiques pour produire des pièces. Elle implique souvent l'utilisation d'outils à main et d'appareils non automatisés. Dans ce procédé, les opérateurs utilisent leur expertise et leurs compétences pour façonner les pièces selon les besoins.
Le fraisage
Le fraisage est une opération courante dans l'usinage CNC. Cela consiste à enlever de la matière d'une pièce à l'aide d'une fraise, un outil de coupe qui tourne. Les fraiseuses sont les machines utilisées pour cela.
Ces appareils sont souvent utilisés dans l'industrie pour créer des pièces avec des formes complexes, des rainures, des filetages et d'autres caractéristiques géométriques spécifiques. Les fraiseuses peuvent effectuer des opérations précises et efficaces grâce à la combinaison des mouvements des axes et des différentes fraises utilisées.
L'axe X déplace la fraise horizontalement, l'axe Y la déplace verticalement et l'axe Z permet de régler la profondeur. Ces mouvements permettent à la fraiseuse d'atteindre différentes parties de la pièce et de retirer la matière avec précision selon les spécifications requises.
Les fraiseuses modernes sont souvent contrôlées par des systèmes de commande numérique. Ces systèmes utilisent des programmes informatiques pour définir les mouvements et les actions de la machine. Cela permet d'automatiser le processus de fraisage, ce qui augmente la précision et l'efficacité.
La sécurité dans l'usinage CNC et la fabrication conventionnelle
Lorsqu'il s'agit de sécurité, dans l'usinage CNC, les machines sont souvent enfermées pour protéger les opérateurs des débris et des copeaux qui peuvent être produits pendant le procédé de fabrication. Les opérateurs commandent les automates à partir d'un poste de contrôle, éliminant ainsi la nécessité d'une interaction directe avec les engins de coupe. Cela contribue à un environnement de travail plus sûr et réduit les risques d'accidents.
À l'inverse, la fabrication conventionnelle implique souvent une interaction directe avec les engins de coupe. Les opérateurs peuvent être exposés à des risques plus élevés, tels que les blessures dues à des outils tranchants ou les éclats de matière qui peuvent être projetés pendant le processus d'usinage. Il est donc essentiel pour les opérateurs de la fabrication conventionnelle de respecter strictement les règles de sécurité, comme l'utilisation de protection individuelle appropriée et le respect des procédures de travail sécuritaires.
Il est toutefois important de noter que, quelle que soit la méthode de fabrication, la formation adéquate des opérateurs et le respect des normes de sécurité sont essentiels pour maintenir un environnement de travail sécurisé.
Formation des opérateurs et maintenance
Concernant la formation des opérateurs, l'usinage CNC et la fabrication conventionnelle présentent des différences significatives. L'usinage CNC exige une formation spécifique, souvent plus technique, où l'opérateur doit apprendre à programmer et à contrôler les machines via un logiciel dédié. Cela nécessite une compréhension des principes de la programmation CNC, des codes G et M, ainsi que de la conception assistée par ordinateur (CAO) et de la fabrication assistée par ordinateur (FAO).
À l'opposé, la fabrication conventionnelle requiert souvent des compétences manuelles plus traditionnelles et une grande expérience pratique. Les opérateurs doivent comprendre les processus de base de l'usinage, comme le tournage, le fraisage et le perçage, ainsi que savoir utiliser des outils à main et des machines semi-automatiques.
Quant à la maintenance des machines, les machines CNC, en raison de leur complexité et de leur dépendance à l'électronique, peuvent nécessiter une maintenance plus fréquente et plus coûteuse que les machines conventionnelles. Les défaillances électroniques, les problèmes logiciels et les pièces mécaniques usées nécessitent souvent l'intervention de techniciens spécialisés pour effectuer des réparations ou des remplacements.
En revanche, la maintenance des machines conventionnelles est souvent plus simple et moins coûteuse, car ces machines sont généralement moins complexes et moins dépendantes de l'électronique. Les problèmes courants peuvent souvent être résolus par les opérateurs eux-mêmes ou par des techniciens généraux, ce qui peut réduire les coûts de maintenance.
Avantages de l'usinage CNC
L'usinage CNC présente plusieurs atouts par rapport à la fabrication conventionnelle :

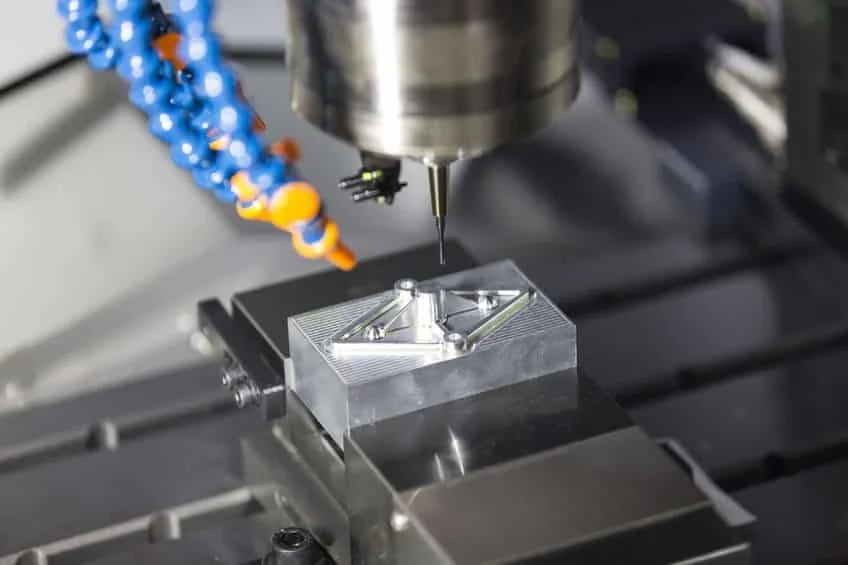

Précision : Les machines CNC peuvent produire des pièces avec une précision extrême, réduisant ainsi les marges d'erreur. Cela permet d'obtenir des pièces parfaitement conformes aux spécifications.
Productivité : Les machines CNC sont capables de fonctionner en continu, 24 heures sur 24, ce qui améliore la productivité globale. Elles peuvent également exécuter des opérations complexes en un temps record, ce qui accélère les procédés de fabrication.

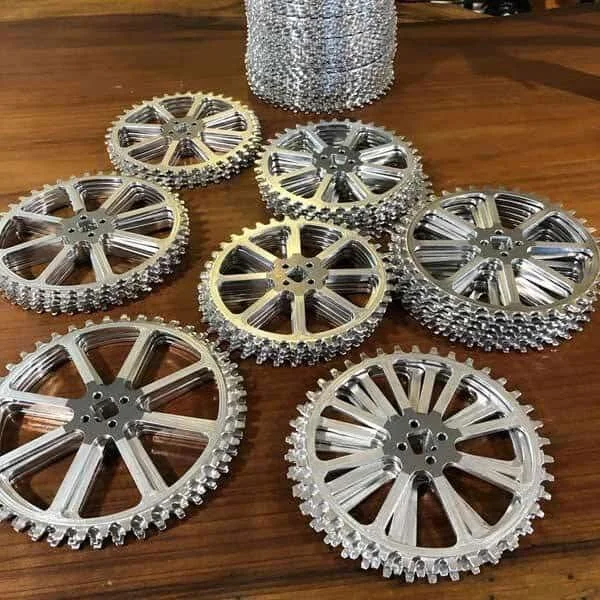

Reproductibilité : Une fois le programme CNC créé, il peut être utilisé pour produire des pièces identiques à plusieurs reprises. Cela garantit une reproductibilité élevée et une cohérence dans la production.
Avantages de la fabrication conventionnelle
Bien que l'usinage CNC présente de nombreux bénéfices, les techniques conventionnelles présentent également des aspects positifs :
Flexibilité : La fabrication conventionnelle permet de réaliser des pièces complexes qui pourraient être difficiles à produire avec des machines CNC. Les opérateurs peuvent ajuster leurs méthodes en fonction des exigences spécifiques de chaque pièce.
Coût initial : L'équipement nécessaire à la conception conventionnelle est souvent moins coûteux que les machines CNC. Cela peut être avantageux pour les petites entreprises ou celles qui ont des besoins de production limités.
Comparaison des processus
Maintenant voyons comment elles se comparent dans différents aspects :
Complexité des pièces : L'usinage CNC excelle dans la création de produits complexes avec des formes géométriques difficiles à réaliser manuellement. La fabrication conventionnelle est plus adaptée aux pièces simples ou aux prototypes.
Temps de production : L'usinage CNC est généralement plus rapide que la fabrication conventionnelle, en particulier pour les pièces en grande quantité. Cependant, pour les petites séries ou les pièces uniques, la fabrication conventionnelle peut être plus rapide.
Coût de production : Les coûts de conception varient en fonction de nombreux facteurs, notamment le volume de production et la complexité des pièces. Dans certains cas, l'usinage CNC peut être plus rentable, tandis que dans d'autres, la fabrication conventionnelle peut offrir un meilleur rapport qualité-prix.
Matériaux et applications spécifiques de l'usinage CNC
L'usinage CNC est utilisé pour travailler une large gamme de matériaux, notamment les métaux, les plastiques, les composites et même certaines céramiques. Cependant, il est particulièrement adapté pour l'usinage de métaux tels que l'aluminium, l'acier, l'acier inoxydable et le titane.
Les applications spécifiques de l'usinage CNC dans le domaine du métal sont nombreuses. Il est couramment utilisé dans l'industrie aérospatiale pour fabriquer des pièces difficiles pour les avions et les moteurs d'avion. Les industries automobile et médicale font également appel à l'usinage CNC pour produire des pièces précises et de haute qualité.
Grâce à la précision et à la reproductibilité de l'usinage CNC, il est possible de réaliser des opérations d'usinage extrêmement précises sur le métal. Cela inclut la création de formes géométriques complexes, de filetages, de surfaces usinées avec précision et de tolérances strictes.
Matériaux et applications spécifiques de la fabrication conventionnelle
La fabrication conventionnelle est également utilisée pour travailler une variété de matières, y compris les métaux, les plastiques et les composites. Cependant, en raison de sa nature plus manuelle, elle est souvent privilégiée pour les opérations de moulage et de formage sur des matériaux tels que le plastique et certains alliages métalliques.
Dans l'industrie du moulage par injection, la fabrication conventionnelle est utilisée pour fabriquer des moules en acier ou en aluminium pour la production de pièces en plastique. Les opérateurs utilisent des techniques de fraisage, de tournage et de perçage pour façonner les moules selon les spécifications requises.
La fabrication conventionnelle est également utilisée pour réaliser des opérations de formage sur des pièces métalliques, telles que le cintrage, l'emboutissage et le découpage. Les opérateurs utilisent des outils manuels, des presses et d'autres machines pour façonner les pièces selon les besoins.
Polyvalence de l'usinage CNC
L'usinage CNC se distingue par sa capacité à traiter une grande variété de matériaux. Contrairement à la fabrication conventionnelle, limitée à certains types, l'usinage CNC permet de travailler le métal, le plastique, le bois, le verre, la fibre de carbone, le graphite et bien d'autres.
Application de l'usinage CNC dans divers secteurs
L'usinage CNC est utilisé dans de nombreuses industries. Il est employé pour la fabrication de pièces aéronautiques en aluminium, la production de prothèses médicales en titane, la création de composants électroniques en plastique, et même la confection de bijoux en métaux précieux.
Usinage CNC : possibilité de traiter des matériaux spéciaux
L'usinage CNC a évolué pour traiter des matériaux spéciaux ou avancés. Cela comprend les composites, les alliages, les métaux réfractaires comme le tungstène ou le molybdène, les céramiques techniques et certains types de matières magnétiques ou piézoélectriques.
En conclusion, l'article a mis en évidence les différences significatives entre l'usinage CNC et la fabrication conventionnelle, en soulignant les avantages et les inconvénients de chaque méthode. L'usinage CNC se démarque par sa précision, sa productivité et sa reproductibilité, ce qui en fait un choix privilégié pour la production en série de pièces complexes. D'un autre côté, la fabrication conventionnelle offre une plus grande flexibilité et des coûts initiaux plus faibles, ce qui peut être bénéfique pour les petites entreprises ou les projets de production limités. Le choix entre ces deux méthodes dépend donc de plusieurs facteurs, tels que le volume de production, la complexité de la pièce, le temps accordé et les coûts. Enfin, il est important de souligner que, quelle que soit la technique choisie, la formation des opérateurs et le respect des normes de sécurité sont cruciaux pour garantir un service de production efficace et sûr.
